Како рамните овални цевки ги подобруваат перформансите на разменувачот на топлина во тесни простори?

Апстракт: Рамни овални цевкишироко се користат во разменувачи на топлина со ребрести цевки бидејќи помагаат да се балансираат две работи со кои клиентите постојано се борат: силен пренос на топлина и низок отпор од страната на воздухот. Оваа статија разложува што се рамни овални цевки, каде сјаат, најчестите точки за болка кај купувачот (пад на притисок, бучава, ограничувања на капацитетот, корозија, неконзистентни димензии, проблеми со спојувањето) и практична листа за проверка што ќе ви помогне да ја одредите вистинската цевка за вашиот проект. Ќе најдете и табела за споредба, совети за избор и ЧПП за да можете да преминете од „не сум сигурен што да барам“ на „сигурна одлука за купување“.

Содржина

• Преглед
• Што се рамни овални цевки?
• Болки на клиентите и како помагаат рамните овални цевки
• Каде што најчесто се користат рамни овални цевки
• Табела за споредба на рамни овални цевки наспроти тркалезни цевки
• Практичен водич за избор
• Список за проверка на квалитет пред да нарачате
• Дизајн белешки кои спречуваат скапа преработка
• Најчесто поставувани прашања
• Следни чекори

Преглед

1. Дефинирајте што се рамни овални цевки и зошто обликот е важен.
2. Поврзете ја формата со проблемите од реалниот свет: отпорност на проток на воздух, бучава, отпечаток, контакт со перки и оперативни трошоци.
3. Прикажи типични апликации и критериуми за одлучување.
4. Споредете ги рамните овални цевки со тркалезни цевки во табела погодна за купувачот.
5. Обезбедете листа за проверка на селекција: материјали, димензии, толеранции, метод на спојување, стратегија за корозија и инспекција.
6. Завршете со следни чекори што може да се применат и лесен начин да контактирате со добавувачот.

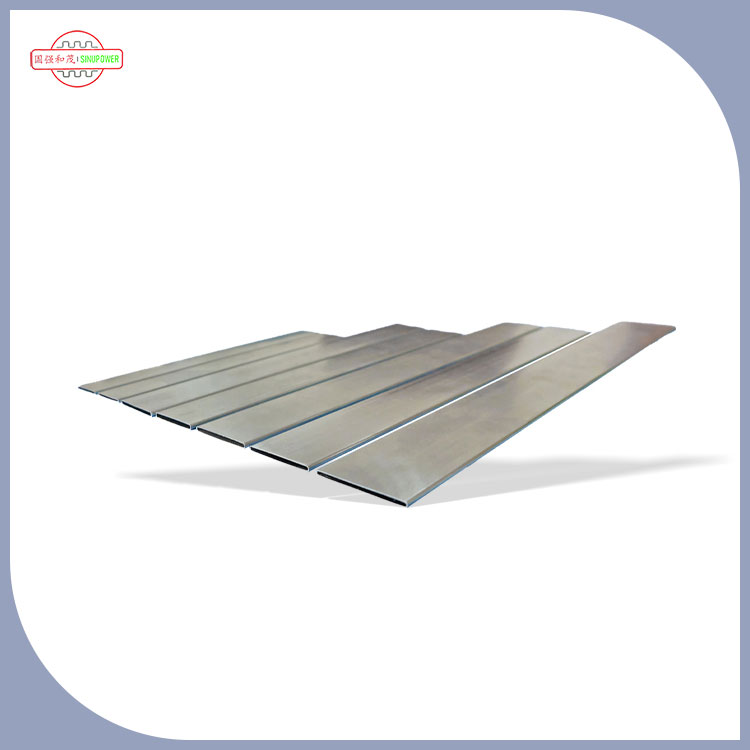

Што се рамни овални цевки?

Рамни овални цевкисе цевки за пренос на топлина со овален пресек кој има „порамен“ профил од традиционалната тркалезна цевка. Во разменувачите на топлина со ребра цевка, цевката е автопат за вашата работна течност (вода, разладно средство, гликол, масло, итн.), додека перките помагаат размена на топлина со воздух. Обликот на цевката влијае на тоа како воздухот тече околу серпентина, како се прицврстуваат перките и колку топлина може да се движите по единица површина.

Размислете за рамните овални цевки како практична надградба на геометријата: тие можат да го намалат отпорот од страната на воздухот додека одржуваат силна размена на топлина. Таа комбинација често се претвора во помали намотки, потивки вентилатори, помала потрошувачка на енергија или поширока работна маржа кога единицата се валка.

Многу купувачи прво ги земаат предвид рамните овални цевки кога ќе погодат едно од овие ограничувања:ограничен простор за инсталација, строги енергетски цели, граници на бучава, илитавани со пад на притисок. Ако ви звучи познато, продолжете да читате - оваа форма може да биде многу директно решение кога е правилно наведено.

Болки на клиентите и како помагаат рамните овални цевки

Купувањето цевки за пренос на топлина не е само „големина на цевката“. Повеќето проекти пропаѓаат или се одложуваат поради скриени ограничувања: Пад на притисокот на страната на воздухот, вклопување на перките, корозија, компатибилност на спојување и димензионална конзистентност од серија до серија. Еве како рамните овални цевки можат да ги решат најчестите точки на болка.

• Точка на болка 1: Голем пад на притисокот од страната на воздухот и зголемена енергија на вентилаторот
  Во многу дизајни на намотки, отпорот на страната на воздухот доминира во оперативните трошоци. Рамните овални цевки може да претставуваат пониска опструкција на протокот на воздух, помага да се намали падот на притисокот. Тоа може да значи помали вентилатори, помала брзина на вентилаторот или постабилни перформанси кога се акумулира прашина.
• Болна точка 2: „Ни треба повеќе капацитет, но отпечатокот не може да расте“
  Кога не можете да ја зголемите длабочината на серпентина или фронталната површина, почнувате да ја оптимизирате геометријата. Рамните овални цевки можат да поддржат компактни распореди на намотки, често им помага на дизајнерите да истиснат повеќе перформанси од истиот простор со подобрување на начинот на движење на воздухот низ пакетот со перки.
• Болка 3: Ограничувања на бучава (комерцијален HVAC, транспорт и удобност во домот)
  Ако можете да го намалите отпорот од страната на воздухот, често ја намалувате моќноста на вентилаторот потребна за да се достигне истата брзина на проток - ова е една од најсигурните патеки за намалување на шумот, бидејќи можете да го активирате вентилаторот побавно без да го жртвувате капацитетот.
• Точка на болка 4: Неконзистентен контакт на перка до цевка и нерамномерен пренос на топлина
  Намотките со ребра се потпираат на добар механички контакт помеѓу перките и цевките. Лошата димензионална конзистентност предизвикува лабави перки, поголема термичка отпорност, и перформанси расејување. Рамните овални цевки често се спаруваат со дизајни на перки кои фаворизираат стабилна контактна површина - кога толеранциите се контролираат.
• Точка на болка 5: корозија, протекување или предвремени дефекти во сурови средини
  Материјалот на цевката, состојбата на површината и стратегијата за обложување се важни исто како и формата. Рамните овални цевки се достапни во повеќе опции за материјали, што ви овозможува да ги насочите специфичните ризици од корозија (влажност, прскање со сол, хемикалии за чистење, индустриски издувни гасови).
• Болка точка 6: Проблеми со спојување (лемење, заварување, проширување и заглавија)
  Формирањето на краевите, квалитетот на шевовите и повторливоста на димензиите директно влијаат на непречено поврзување на цевките со заглавието и на тоа како спојниците сигурно ги поминуваат тестовите. Најдобрите резултати доаѓаат од рано специфицирање на методот на спојување, а потоа усогласување на материјалот на цевката и толеранциите на тој метод.

Ако некогаш сте имале серпентина што изгледала одлично на хартија, но ја пропуштила работата на терен, тоа е обично затоа што една од ставките погоре не беше доволно цврсто дефинирано во спецификацијата на цевката.

Каде што најчесто се користат рамни овални цевки

Рамните овални цевки се појавуваат во широк опсег на индустрии поради придобивките (ефикасност на протокот на воздух, компактност и стабилна интеграција на перките) се применуваат на многу разменувачи на топлина воздух-флуид.

• HVAC калемиза комерцијални згради и енергетски освестени доградби
• Автомобилски и транспортни разменувачи на топлинакаде што протокот на воздух, бучавата и пакувањето се строго ограничени
• Системи за ладење(кондензатори и испарувачи) со цел за подобри перформанси по квадратен метар
• Индустриско ладењекаде континуираното работење го прави напојувањето на вентилаторот главна цена за целиот животен век
• Чиста просторија и чувствителни срединикаде помал шум и предвидливи перформанси се важни

Во пракса, „вистинскиот“ избор зависи од вашите приоритети: минимален пад на притисокот, максимален капацитет, отпорност на корозија или едноставност на производството. Добар добавувач ќе ви помогне да ја усогласите геометријата на цевките со тие приоритети наместо да туркате опција која одговара на сите.

Табела за споредба на рамни овални цевки наспроти тркалезни цевки

Практичен водич за избор

Најбрзиот начин да се избегнат одложувањата е да ги наведете рамните овални цевки како инженер и да ги купите како проект менаџер: дефинирајте што е важно, заклучете ги толеранциите и порамнете ја цевката со вашиот метод на спојување и тестирање.

• 1) Потврдете ги вашите работни услови
  Дефинирајте работна течност, опсег на притисок, работна температура и изложеност за чистење/одржување. Ова ќе го стесни изборот на материјал и дебелина на ѕидот.
• 2) Изберете материјал заснован на околината, а не на навиката
  За корозивни или крајбрежни средини, стратегијата за корозија не е изборна. Размислете дали ви треба нерѓосувачки, обложен челик или други решенија во зависност од вашиот систем и барањата за усогласеност.
• 3) Дефинирајте ги димензиите што влијаат на вклопувањето на перките
  Рамните овални цевки бараат јасни дефиниции за големи/мали димензии, радиуси на аглите (ако е применливо) и дозволените опсези на овалност/плошност. Ако перките се удираат или печат за да одговараат на цевката, толеранцијата е многу важна.
• 4) Одлучете го вашиот метод на приклучување рано
  Без разлика дали ќе се проширите, лемете, заварувате или механички се приклучувате на заглавија, состојбата на крајот на цевката и барањата за површината се менуваат. Промените на спојувањето во доцните фази се честа причина за преработка на серпентина.
• 5) План за производствена способност и време на довод
  Ако ви требаат прилагодени должини, обликување на крајот, специјални премази или нестандардни толеранции, вградете го тоа во вашиот распоред. Ќе сакате и примероци од претпроизводство пред масовно производство.

Ова е местото каде што искусен производител може да ви заштеди недели. На пример,Sinupower цевки за пренос на топлина Changshu Ltd.се фокусира на цевките за пренос на топлина што се користат во апликациите на калеми и разменувачи, и проектите обично се движат побрзо кога однапред ги споделувате цртежите на серпентина, спецификациите на перките и начинот на спојување.

Список за проверка на квалитет пред да нарачате

Рамните овални цевки можат да дадат одлични резултати, но само ако производот е конзистентен. Еве листа за проверка погодна за купувачот што можете да ја копирате во вашиот RFQ.

1. Конзистентност на димензиите:главни/мали димензии, исправност и толеранција на должина усогласени со алатите и заглавијата на вашите перки.
2. Состојба на површината:чиста, контролирана завршница на површината соодветна за вашиот метод на спојување (особено за лемење или заварување).
3. Контрола на дебелината на ѕидот:доволни за барањата за притисок и процесите на формирање без да предизвикаат непотребна тежина/трошок.
4. Интегритет на шевовите (ако е применливо):стабилен квалитет на заварот/шевот со тест план кој одговара на вашето ниво на ризик.
5. Пристап за тестирање на истекување:дефинирајте го методот на тестирање на притисок и критериумите за прифаќање пред да започне производството.
6. Следливост:ИД на серија, очекувања за сертификација на материјали и записи за инспекција што одговараат на вашите внатрешни барања за ОК.
7. Пакување и заштита:избегнувајте транзитни вдлабнатини и гребнатини кои можат да го уништат вметнувањето на перките и да предизвикаат отфрлање.

Ако сте изгорени од „изгледа добро до склопување“, димензионалната контрола и заштитата на пакувањето обично се двете најголеми надградби што може да ги побарате.

Дизајн белешки кои спречуваат скапа преработка

Ова се практичните детали кои често се пропуштаат до првото производство:

• Дизајнот на јаката со перки е важен
  Дури и малите промени во геометријата на цевката може да ја променат силата на вметнување на перките, отпорот на контакт и стапката на отпад. Порамнете го алатот со перки со лентата за толеранција на цевката.
• Не ставајте толеранции под спецификации или над-спецификации
  Премногу тесните толеранции ги зголемуваат трошоците и времето на испорака; премногу лабавите толеранции предизвикуваат дефекти на склопувањето. Целни толеранции што одговараат на вашата способност за процесирање на серпентина.
• Сметка за дебелина на облогата (ако се користи)
  Заштитните облоги може да го променат вклопувањето и однесувањето на спојување. Ако облогата е дел од вашиот план за корозија, вклучете го во димензионалните и процесните претпоставки.
• Прототип со вашиот вистински процес
  Краткото пилотско возење со користење на вашето вистинско вметнување перки, спојување на заглавието и тестирање на притисок ќе ги открие проблемите побрзо од кој било модел на табеларни пресметки.

Најчесто поставувани прашања

П1: Дали рамните овални цевки се секогаш подобри од тркалезните цевки?
О: Не секогаш. Рамните овални цевки сјаат кога отпорот на страната на воздухот, бучавата или пакувањето се вашиот ограничувачки фактор. Тркалезните цевки може да бидат одличен избор за високо стандардизирани дизајни каде што едноставноста и широката компатибилност со алатки се приоритет.

П2: Која е најголемата грешка што ја прават купувачите кога нарачуваат рамни овални цевки?
О: Изоставување клучни детали за толеранција. Ако RFQ не ја дефинира јасно димензионалната конзистентност (вклучувајќи ги очекувањата за плошноста/овалноста), ризикувате да има проблеми со фитирањето на перките, променливите перформанси на намотката и високиот отпад за време на склопувањето.

П3: Дали рамните овални цевки ги намалуваат оперативните трошоци?
О: Тие можат. Ако дизајнот го намалува падот на притисокот од страната на воздухот, може да го постигнете истиот капацитет со помала моќност на вентилаторот или помала брзина на вентилаторот, што често значи заштеда на енергија и намален шум.

П4: Какви информации треба да испратам добавувач за брза понуда?
О: Споделете ги димензиите на цевката, преференциите на материјалот, потребните должини, очекуваниот годишен волумен, начинот на спојување (на заглавијата), опсегот на притисок/температура и какви било барања за корозија или облога. Едноставното цртање на намотка и спецификациите на перките може драстично да ги забрзаат работите.

П5: Како да го потврдам квалитетот без да ја забавам набавката?
О: Побарајте комплет примерок пред производството, побарајте записи за димензионална инспекција, дефинирајте го вашиот метод за тестирање на истекување и критериумите за прифаќање и договорете се за заштита на пакувањето. Ова го задржува КК фокусиран и спречува изненадувања за време на склопувањето.

Следни чекори

Рамните овални цевки не се само „различна форма“ - тие се практичен лост за подобрување на ефикасноста на протокот на воздух, компактноста и стабилноста на перформансите кога дизајнот на вашиот разменувач ги достигнува границите во реалниот свет. Клучот е да се третира цевката како дел од системот: перки, заглавија, метод на спојување и околина сите треба да се разгледаат заедно.

Ако проценувате рамни овални цевки за претстојниот проект за намотка или разменувач на топлина, споделете ги вашите услови за цртање и работа порано за да може добавувачот препорачајте ја најсоодветната спецификација на цевката и планот за инспекција. За поддршка на производот и детали за производната способност,контактирајте со наснаSinupower цевки за пренос на топлина Changshu Ltd.и ајде да ги претвориме вашите ограничувања во сигурно решение подготвено за производство.
