Резиме на написот

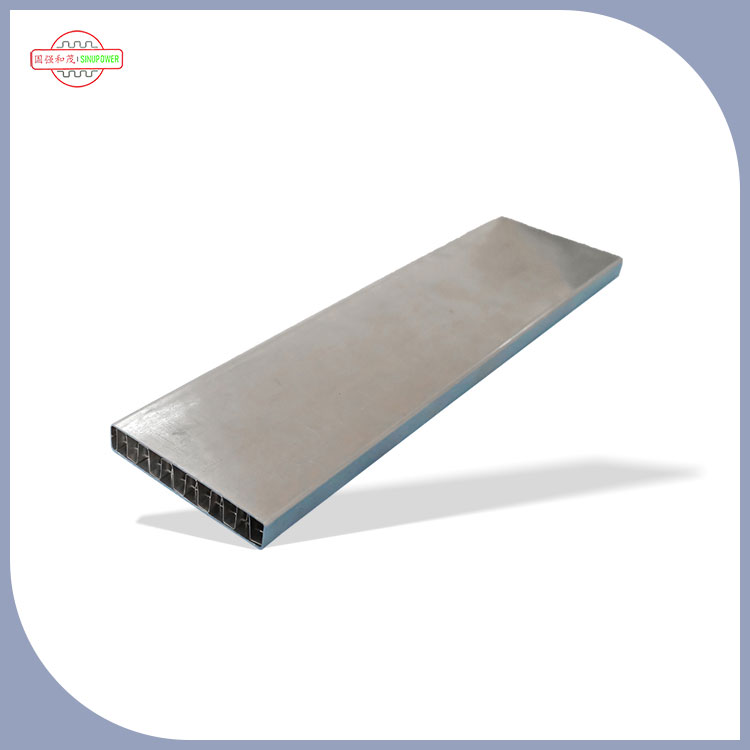

Правоаголни цевкисе појавуваат во посовремени разменувачи на топлина и термички системи од едноставна причина: тие можат да обезбедат силни перформанси за пренос на топлина во тесни простори додека им помагаат на инженерите да го контролираат протокот на воздух, падот на притисокот и геометријата на серпентина. Оваа статија објаснува каде правоаголните цевки имаат смисла, кои точки на болка ги поправаат (а кои не ги поправаат), како правилно да ги специфицирате и какви проверки на квалитетот треба да барате за да избегнете скапи изненадувања. Исто така, ќе добиете практична табела за споредба, списоци за проверка и дел за ЧПП што можете да ги споделите со вашиот тим.
Ако набавите цевки за разменувачи на топлина, голема е веројатноста дека не губите сон преку „цевките“ генерално - губите сон поради тоа што цевките може да се скршат: цели за изведба, принос на склопување и распоред за испорака. Еве ги точките на болка кои се појавуваат повторно и повторно:
Правоаголните цевки нема магично да го поправат секој од овие проблеми, но кога ќе бидат избрани за вистинската работа - и правилно наведени - тие можат да намалат неколку проблеми одеднаш.
Правоаголните цевки ја менуваат геометријата на каналот за проток и начинот на кој цевката се поврзува со перките или плочите. Тоа звучи академско додека не ги видите практичните ефекти:
Накратко: профилот ви дава уште една лост за влечење кога тркалезните цевки не можат да ја испорачаат комбинацијата на компактност, вклопување во склопот и топлинска изведба што ви треба.
Правоаголните цевки се особено привлечни кога дизајнот е ограничен или кога воздушната страна е вистинското тесно грло. Случаите за вообичаена употреба вклучуваат:
Совет: ако вашиот дизајнерски тим продолжи да се бори со „ни треба повеќе капацитет, но не можеме да ја зголемиме серпентина“, ова е обично местото каде што правоаголните профили влегуваат во разговорот.
Ајде да ја направиме одлуката практична. Еве споредбена табела за набавка и инженерство што може да се користи во раната фаза:
| Фактор на одлука | Правоаголни цевки | Тркалезни цевки |
|---|---|---|
| Искористување на просторот | Често силни во компактни распореди; лесно се собираат во одредени геометрии | Сигурен, но може да губи простор во тесни, правоаголни пликови |
| Потенцијал за интерфејс на перки | Рамните страни може да помогнат да се постигне постојан контакт кога се совпаѓаат со дизајнот на перките | Заеднички стандарди; широко достапни алатки за перки |
| Порамнување на собранието | Профилот може да ја намали ротацијата и да го подобри повторливото позиционирање | Ротацијата не е инхерентно ограничена, освен ако тела го наметнуваат тоа |
| Достапност на синџирот на снабдување | Најдобро кај специјализирани производители; обезбедуваат способност и толеранции | Широка достапност; многу добавувачи |
| Чувствителност на спецификациите | Повисоко - малите промени во аглите, радиусите или ѕидот може да бидат повеќе важни | Пониски - вообичаени се стандардите и заменливоста |
| Предвидливост на трошоците | Може да биде конкурентен во обем; зависи од легурата, процесот и толеранциите | Често може да се предвиди поради обемот на стоката |
Кога системот има недоволно перформанси, тимовите најчесто прво го обвинуваат „обликот на цевката“. Во реалноста, перформансите зависат од неколку променливи што можете да ги контролирате. Ако ги оценувате правоаголните цевки, фокусирајте се на овие:
Најдобрите проекти ги третираат Правоаголните цевки како дел од системот: цевка + перка + метод на спојување + услови за работа. Оттука доаѓаат победите.
Повеќето проблеми со изворите се случуваат затоа што спецификациите на цевката се „доволно блиски“ за цитирање, но не доволно прецизни за производство. Користете ја оваа листа за проверка за да спречите повторни цитати, одложувања и несовпаѓање:
Совет за набавка: побарајте од инженерството да обезбеди список „критично за склопување“. Ако толеранцијата влијае на вметнувањето на перките, празнините за лемење или поставувањето на прицврстувачите, таа припаѓа во спецификациите за купување - не е закопана во внатрешни цртежи.
Правоаголните цевки често се користат таму каде што се важни прецизноста и повторливоста. Еве ги проверките на квалитетот што ве штитат од прекини на линијата и дефекти на истекување:
Ако вашиот проект има висока цена на неуспех (ладилни средства, опасни медиуми, тешко пристапни инсталации), третирајте ја квалитетната документација како услов - не е „пријатно да се има“.
Дури и ако Правоаголните цевки се совршени на хартија, проектот сепак може да пропадне поради триење во синџирот на снабдување. Неколку практични начини за намалување на ризикот:
Доследноста е важна повеќе од совршенството. Цевката што е „совршена“ во една серија и малку поинаква во следната е полоша од цевка која е постојано во добро дефиниран прозорец за толеранција.
Ако набавите Правоаголни цевки за апликации за пренос на топлина, работата со производител кој ги разбира термичките склопови ви го олеснува животот - затоа што тие знаат што всушност не е во ред во производството: вклопување на перките, конзистентност на лемење, димензионално лизгање, транзитна деформација и празнини во документацијата.
Sinupower цевки за пренос на топлина Changshu Ltd.се фокусира на решенија за цевки за пренос на топлина, вклучително и правоаголни цевки дизајнирани за термичка опрема и апликации во стил на калем. Предноста на партнерството со специјализиран добавувач не е само „дали можеш да го постигнеш тоа“, туку „дали можеш да го одржуваш доследен“ низ производните циклуси - притоа поддржувајќи ги вашите спецификации, очекувањата од инспекцијата и ритамот на испорака.
Донесете им го вашиот цртеж, условите за работа и ограничувањата за склопување (особено толеранциите што влијаат на вметнувањето и спојувањето на перките). Колку се појасни функционалните барања, толку побрзо ќе можете да се приближите кон стабилен дизајн на цевката што подоцна нема да го изненади вашиот тим за производство.
П: Дали правоаголните цевки се секогаш поефикасни од тркалезните цевки?
О: Не автоматски. Перформансите зависат од комплетниот дизајн - протокот на воздух, геометријата на перките, внатрешниот проток, дебелината на ѕидот и квалитетот на спојувањето. Правоаголните цевки може да бидат силна опција кога ви требаат компактни распореди или подобра контрола на усогласувањето на склопот.
П: Која е најголемата грешка при набавка со правоаголни цевки?
О: Нејасни толеранции. Ако ширината/висина, извртувањето, деталите за аголот или состојбата на површината не се дефинирани, може да добиете цевки што „го исполнуваат цитатот“, но не успеваат да се склопат.
П: Дали правоаголните цевки го зголемуваат падот на притисокот?
О: Тие можат, во зависност од внатрешната геометрија и условите на проток. Вистинскиот дизајн може да го балансира падот на притисокот и преносот на топлина, но треба да ги оцените целите на системот (моќта на вентилаторот или моќноста на пумпата) наместо да погодувате само врз основа на обликот.
П: Што треба да му кажам на добавувачот за да избегне проблеми со лемење или приклучување?
О: Споделете го методот на спојување (лемење, заварување, механичко проширување итн.), потребната чистота на површината и сите критични димензии што влијаат на контролата на јазот. Доверливоста на спојувањето е често почувствителна на чистота и конзистентност отколку што очекуваат тимовите.
П: Како да знам дали мојата апликација е добро погодна за правоаголни цевки?
О: Ако сте ограничени од просторот, се борите со конзистентноста на контактот со перките или се обидувате да ја намалите варијабилноста на склопувањето, правоаголните цевки вреди да се проценат. Најдобриот следен чекор е да ги споредите прототиповите или резултатите од симулацијата користејќи ја вашата вистинска геометрија на серпентина.
Ако проценувате правоаголни цевки за нов дизајн на разменувач на топлина - или се обидувате да поправите постоечка намотка што слабо функционира - не се коцкајте со „доволно блиски“ спецификации. Донесете ги вашите димензии, толеранции, работни услови и начин на спојување на масата и порамнете ги на дизајн на цевка што вашата производна линија може да работи постојано.
Сакате побрз, почист процес на цитирање и помалку изненадувања во пробните изданија?контактирајте со наси споделете ги вашите детали за цртежот и апликацијата - вашето идно јас (и вашиот тим за производство) ќе ви се заблагодарат.
