Sinupower испорачува врвни цевки за ладење на батерии за систем за складирање одржлива енергија од Кина, испорачувајќи сертифицирани канали за течност IATF16949 дизајнирани да го ублажат термичкиот бегство во BESS на полезно ниво и да ја оптимизираат безбедноста на долгорочното складирање на мрежата.
Системите за складирање енергија со долг рок (LDES) честопати доживуваат сериозни профили на термички стрес за време на повеќечасовните циклуси на испраќање. Кога плочите со повеќе приклучоци работат постојано под покачени температури на течноста за ладење, стандардните екструдирани канали често развиваат нерамнотежа на притисокот на течноста, предизвикувајќи нерамномерно внатрешно структурно проширување. Sinupower ги решава овие физички ограничувања со модифицирање на внатрешната геометрија на ребрата на нашите алуминиумски канали, обезбедувајќи совршена хидраулична стабилност и одржувајќи униформни температури на ѕидовите низ целата матрица што се лади со течност.
За време на подолг работен век, хемиските реакции во трагови во течниот медиум на гликол може да предизвикаат микроскопско скалирање на граничниот слој во општите канали за ладење. Оваа акумулација ја ограничува брзината на течноста и ја зголемува потрошувачката на енергија на пумпата. Внатрешните ѕидови на нашитеОдржлив систем за складирање на енергија Цевки за ладење на батерииподлежат на специјализиран металуршки третман со висока чистота за време на напредни процеси на истиснување. Овој ултра мазен внатрешен пресек (површинска грубост Ra ≤ 0,8μm) ја елиминира микрогрубоста, спречувајќи лепење на материјалот, одржувајќи постојани брзини на проток и намалувајќи ги вкупните оперативни трошоци на станицата.
Единиците за складирање со контејнери во размер на мегават бараат најголема можна просторна густина за да се постигнат метрика на целниот капацитет. Тешките или обемните кружни цевководни мрежи ги ограничуваат конфигурациите за пакување на ќелиите и ја намалуваат ефикасноста. Нашите специјализирани рамни профили со повеќе приклучоци имаат минимизиран вертикален пресек (низок од 6,2 mm), што овозможува интеграција директно под клеточните блокови со литиум железо фосфат (LiFePO4) со висок капацитет. Овој близок просторен контакт гарантира одлична топлинска спроводливост без да зафаќа критичен простор потребен за активни материјали за складирање.
За да им помогнеме на конструктивните инженери на батериите, директорите за набавки и дизајнерите на системите за климатизација на ниво 1 со структурно моделирање и техничка верификација, нашите комплетни сертифицирани инженерски параметри се детално опишани подолу:
| Индустриско инженерство метрика | Потврдени спецификации за извори и фабрички средства |
|---|---|

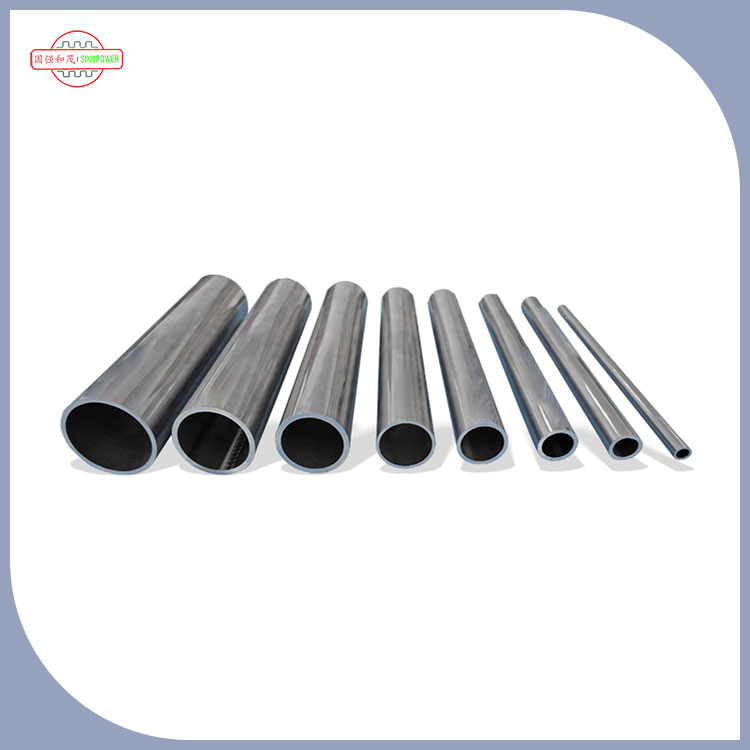

| Извори Име на производ | Одржлив систем за складирање на енергија Цевки за ладење на батерии |
| Достапни структурни форми | Преклопени цевки, правоаголни делови, рамни цевки, тркалезни профили, канали во форма D |
| Металуршки базни легури | Обоени алуминиумски легури со висока спроводливост (3003, 6063, 6005A), прецизен бакар и месинг |
| Ревизии на квалитет и усогласеност | Целосно сертифициран подIATF 16949 година, ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 |
| Единици за машини за производство | 90 комплети (високофреквентни линии за заварување, прецизни машини за пила, преси за удирање, клупи за цртање, печки за жарење) |
| Интелектуална сопственост | 33 активни патенти (2 основни патенти за пронајдок, 15 патенти за естетски дизајн, 16 сертификати за корисни модели) |
| Прилагодени можности за алатки | Прилагодена обработка на калапи од клиентски нацрти, CAD дизајни или физички референтни примероци |
| Партнери за глобални стратегиски извори | Постојани договори за снабдување со Sanhua (од 2020 година), Danfoss (од 2021 година) и Pankl (од 2022 година) |
За да овозможиме прецизно моделирање на ниво на систем за проекти за складирање во размер, ги обезбедуваме следните потврдени податоци за перформансите за нашите канали за ладење (врз основа на легура 3003, дебелина на ѕидот 0,4 мм, течност за ладење вода/етилен гликол 50/50):
| Параметар | Вредност | Тест состојба |
|---|---|---|
| Термичка отпорност (Рти) | 0,014 ~ 0,022 K/W | Со брзина на проток 6 L/min |
| Коефициент на пренос на топлина | 2.800 ~ 4.200 W/m²·K | Турбулентен проток (Re > 3.500) |
| Пад на притисок | 1,8 ~ 3,5 kPa/m | Со брзина на проток 6 L/min |
| Притисок на пукање (на 20°C) | ≥ 5,5 MPa | Според ASTM B241 |
| Притисок на пукање (на 80°C) | ≥ 4,0 MPa | На 80°C температура на течноста за ладење |
| Препорачана брзина на проток | 0,3 ~ 1,5 m/s | Оптимизиран за BESS работа со ниска пумпа |
| Животот на дизајнот (Термички циклуси) | ≥ 6.000 циклуси | -40°C ~ 80°C термички шок, според ISO 16750-4 |
| Стапка на истекување | < 1,0 × 10-4 Pa·m³/s | Тест за истекување на хелиум при внатрешен притисок од 1,0 MPa |
Целосните извештаи за тестирање, вклучувајќи податоци за долготраен термички циклус и тест за вибрации, се достапни на барање за целите на квалификација.
За да им помогнеме на инженерските тимови да ја квантифицираат предноста на нашата рамна повеќепортна архитектура за апликации за складирање со контејнери, ги споредивме нашите профили со конвенционалните тркалезни цевки под идентични услови за тестирање (брзина на проток 6 L/min, течност за ладење 50/50 EGW, влезна температура 25°C):
| Метрика на перформанси | Стандардна тркалезна цевка | Sinupower Мулти-портен стан | Подобрување |
|---|---|---|---|
| Површина за контакт со ќелија | 100% (основна линија) | 165% | +65% |
| Потребно за вертикален простор | 100% (основна линија) | 58% | -42% |
| Температурна униформност (ΔTмакс) | ± 4,5°C | ± 1,8°C | -60% |
| Потребна моќност на пумпата | 100% (основна линија) | 82% | −18% |
| Густина на пакување на клетките | 100% (основна линија) | 114% | + 14% |
Забелешка: Каналите со повеќе порти ја зголемуваат внатрешната површина и турбуленцијата, овозможувајќи супериорен пренос на топлина со помала моќност на пумпата поради оптимизираниот дизајн на патеката на проток за работните циклуси BESS.
Апликациите за складирање на батерии во размер за комунални услуги бараат нула истекување течност во текот на повеќе децении активно распоредување на теренот. Еден механички дефект може да ги загрози изолационите својства на целиот високонапонски контејнер. Sinupower ги елиминира овие теренски оперативни опасности со спроведување на строги металуршки инспекции и автоматизирани протоколи за обработка низ целиот наш производствен отпечаток во Чангшу.
Рачните или нестабилните методи на заварување воведуваат микроскопски џебови на заробен гас што се шират и пукаат при континуирани термички циклуси. Sinupower ги минимизира овие структурни дефекти со работа со целосно автоматизирани производни линии за заварување, специјализирани машини за цртање и тешки преси за дупчење. Секоја наша серијаОдржлив систем за складирање на енергија Цевки за ладење на батериисе подложува на интензивно вградно недеструктивно откривање на дефекти (тестирање со вртложни струи со брзина на линијата од 1,5 m/s) и пневматско тестирање на пукање (100% земање примероци) за да се гарантира робусна интеграција на зглобот и долготрајна издржливост при оперативен стрес.
За да се следат сложените внатрешни насочувања на густите конфигурации на батериските батерии, рамните алуминиумски цевководи мора да подлежат на силно геометриско свиткување без да претрпат деформација или превиткување на ѕидот. Sinupower ги насочува сите екструдирани профили низ специјализирани атмосферски печки за жарење пред изработка. Овој термички циклус (контролиран на 350-400°C за 4-6 часа) ги ублажува внатрешните структурни кристали од локализирани микронапрегања, враќајќи ја високата еластичност (издолжување ≥ 18%) потребна за прецизно секундарно свиткување и тесни толеранции за инсталација на теренот.
Секој комерцијален терминал за складирање енергија, индустриско јадро за наизменична струја и радијатор со течност на електричната централа бараат посебен димензионален пресек што не може да се совпадне со веќе постоечките каталози на залихи. Sinupower работи како слаб, интегриран производствен партнер способен за извршување на развој на сопствени алатки директно од инженерските планови на корисниците.
Работејќи со разновидна флота на средства од над 90 напредни производствени алатки - вклучувајќи автоматизирани машини за пила, специјализирани дигалки и високопрецизни преси за удирање - нашиот инженерски тим извршува сопствен развој на калапи целосно во куќата. Ние управуваме со секој параметар под контрола на посно производство, од почетната верификација на сирова легура до конечното геометриско мапирање на пресек. Ова внатрешно управување ги избегнува одложувањата на алатките од трета страна, обезбедува брзи физички примероци на прототип (2-3 недели по одобрувањето на матрицата) и ја максимизира вредноста на клиентите со забрзување на временските рокови за набавка на сопствени потребиОдржлив систем за складирање на енергија Цевки за ладење на батериипроекти.
Ко-основана на 6 мај 2018 година од г-дин Гао Кианг - почитувана фигура во индустријата која акумулирала широки лидерски акредитиви во индустриските компании Fortune Global 500 - Sinupower е раководена од елитен менаџерски тим со богати технички квалификации од индустриски центри како Пекинг и Шангај. Оваа металуршка способност му овозможи на нашето претпријатие да обезбеди постојани, долгорочни договори за снабдување со пионери на глобалниот пазар, вклучително иСанхуа, Данфос и Панкл.
Sinupower ги снабдува каналите за ладење на120+ производители на BESS и EV компонентиниз Источна Кина (Џиангсу, Жеџијанг, Шангај и Анхуи), што претставува значителен дел од регионалниот пазар на цевки за управување со топлинска енергија врз основа на следење на внатрешната продажба во 2024 година. Нашата база на клиенти вклучува 8 од 10-те најдобри производители на батерии во регионот.
Со постојано прикажување на нашиот динамичен и статичен развој на производите на големите изложби низ Северна Кина, Јужна Кина и меѓународните места, Sinupower одржува тесна техничка усогласеност со еволуирачките меѓународни стандарди за чиста енергија. Ги поддржуваме сите пратки со целосна следливост на материјали, робусно портфолио за истражување и развој што содржи 33 различни патенти и усогласеност со IATF 16949, ISO 9001:2015, ISO 14001:2015 и ISO 45001:2018.
Клиент:Водечки глобален интегратор на системот за складирање енергија (2024 распоредувања на BESS > 3GWh)
Предизвик:Проектот за складирање на контејнери од 200 MWh на клиентот бараше решение за ладење со:
Синупауер решение:Развивме прилагоден рамен микроканален профил со 8 порти со:
Исход:
| Партнер | Бидејќи | Опсег | Метрика на клучни перформанси |
|---|---|---|---|
| Санхуа | 2020 | Цевки за ладење за термички системи EV и BESS | 99,2% OTD, < 180 PPM |
| Данфос | 2021 | Профили за термичко управување за ESS апликации | 100% усогласеност на димензиите (Cpk ≥ 1,67) |
| Панкл | 2022 | Канали за ладење со високи перформанси за премиум електрични возила | 0 неуспеси на теренотза 24 месеци |
| Глобален BESS интегратор | 2023 | Проекти за складирање со капацитет од 200 MWh+ | Ексклузивен снабдувачза цевковод од 2 GWh |
О: Додека цевките за ладење EV се оптимизирани за циклуси на празнење со голем проток и краткотрајност (обично 1-2 часа), нашите цевки за ладење на батерии за систем за складирање на одржлива енергија се специјално дизајнирани за долготрајни (6-12 часа) циклуси на испраќање со помали стапки на проток. Ја оптимизираме внатрешната геометрија на ребрата за минимален пад на притисокот при помали брзини на проток (0,3-1,5 m/s) за да ја намалиме потрошувачката на енергија на пумпата и да ја подобриме ефикасноста на повратен пат за 2-4%. Дополнително, нашите цевки BESS имаат зголемена отпорност на корозија за стационарна услуга од 20+ години, додека EV цевките обично се дизајнирани за 8-10 години работни циклуси на автомобилот.
О: Нашите цевки се дизајнирани за 20+ години континуирана услуга во стационарни апликации за складирање. Ова го потврдуваме преку забрзани тестови за термички циклус (6.000+ циклуси од -40°C до 80°C) и тестирање на отпорност на корозија по ASTM G85 (1.000+ часа прскање со сол). Дебелината на ѕидот е дизајнирана со 1,5x безбедносна маргина од притисок на пукање. Целосните извештаи од тестот со детални податоци од циклус по циклус се достапни на барање.
О: Да. Нудиме целосен развој на приспособени алатки од CAD-датотеки на клиентот (формати STEP, IGES или DWG). Нашата домашна продавница за алати може да изработува матрици за која било геометрија на пресек во рок од 4-6 недели (стандардно) или 3 недели (побрзано). Производството на примероци започнува 1-2 недели по одобрувањето на алатот. Минималните количини на нарачки за сопствени профили започнуваат од 1.000 парчиња, со пилот количини од 100-500 парчиња достапни за валидација.
О: Нашите BESS канали за ладење се оценети за континуиран работен притисок од 1,2 MPa со притисок на пукање од ≥ 5,5 MPa на 20°C (≥ 4,0 MPa на 80°C). Ова обезбедува 4,5x безбедносен фактор за стационарни апликации за складирање, надминувајќи го типичното барање BESS од 1,0 MPa работен притисок. За апликации со поголем притисок, можеме да ја прилагодиме дебелината на ѕидот или изборот на легура - консултирајте се со нашиот инженерски тим за специфични барања.
О: Апсолутно. Секоја пратка вклучува сертификати за тестирање на мелницата (хемиски состав и механички својства според EN 573 и EN 755), извештаи за димензионална инспекција (дебелина на ѕидот, висина, ширина, исправност со вредности на Cpk), записи за деструктивни тестови (притисок на пукање, израмнување, тестови за проширување според ASTM B241) и извештаи за тест за стапка на истекување (хелиум). Целата документација може да се следи до поединечни производни серии и се чува 15 години.
О: Нудиме палета на алуминиумски легури во зависност од примената:3003 — Стандарден избор за повеќето BESS апликации; одлична формабилност и отпорност на корозија.6063 — Поголема цврстина, подобра завршна површина; погоден за видливи или структурни апликации.6005A — Максимална цврстина; се препорачува за средини со висок притисок или високи вибрации. Прилагодени легури — Достапни за специјализирани барања (на пр., поголема топлинска спроводливост или специфична отпорност на корозија). Нашиот инженерски тим обезбедува бесплатни упатства за избор на легура врз основа на вашиот работен притисок, хемијата на течноста за ладење и условите на животната средина. За повеќе информации за нашиот целосен опсег на цевки за ладење на батерии за систем за складирање на одржлива енергија, вклучувајќи развој на сопствени профили, протоколи за тестирање и можности за синџирот на снабдување, ве молиме контактирајте го нашиот технички тим за продажба со спецификациите на вашиот проект.
