Синумоќ долго време се фокусираше на прецизни системи од алуминиумски цевки и улогата наЦевка за заглавие на испарувачоте централно во тоа како модерните кола за ладење управуваат со протокот на разладно средство со повеќе цевки во компактните системи.
Во многу распореди за ладење и климатизација, ефикасноста зависи помалку од една компонента и повеќе од тоа како повеќе мали цевки работат заедно. Меѓу нив, тркалезната цевка за кондензатор делува како центар за собирање и дистрибуција, поврзувајќи неколку испарувачки цевки во унифицирана патека на проток. Разбирањето на оваа структура помага да се објасни зошто перформансите на ладењето можат да останат стабилни дури и при променливи услови на оптоварување.
Во типичен склоп на испарувач, ладилното средство влегува преку контролиран влез и се дели на повеќе паралелни цевки. Овие цевки апсорбираат топлина од околниот воздух или течност, постепено претворајќи го ладилното средство од течност во пареа.
Меѓутоа, без структуриран систем за собирање, пареата и преостанатата течност би излегувале нерамномерно. Ова е местото каде што структурата на заглавието станува суштинска.
Добро дизајнираната тркалезна кондензаторска цевка врши три клучни улоги:
- Го собира разладното средство од повеќе цевки за испарување
- Ги балансира разликите во притисокот низ гранките на цевките
- Го стабилизира протокот пред да го испрати ладилното средство низводно
Оваа функција за балансирање е особено важна во системи каде што температурните оптоварувања не се униформни.
Принципот на работа на системот за заглавие е релативно јасен, но механички рафиниран. Секоја цевка на испарувачот се внесува во заглавјето под пресметан агол и растојание. Внатре во заглавјето, патеките на проток се спојуваат постепено наместо нагло, намалувајќи ја турбуленцијата.
Кога ладилното средство излегува од цевките на испарувачот, може да има различни сооднос пареа-течност во зависност од локализираната апсорпција на топлина. Заглавието ги изедначува овие разлики со:
- Забавување на џебовите на пареа со голема брзина
- Овозможување на преостанатите капки течност да се таложат или прераспределат
- Создавање поеднаква смеса пред фазата на компресија
Во овој процес, наЦевка за заглавие на испарувачотне е само колектор - тој делува како стабилизатор за фазната конзистентност.
Современите системи за заглавие не се само шупливи цевки. Нивната геометрија е внимателно подесена врз основа на капацитетот на системот, типот на течноста за ладење и опсегот на работен притисок.
Подолу е поедноставена споредба на структурните фактори и нивното функционално влијание:
| Фактор на дизајн | Инженерска цел | Влијание на системот |
| Растојание на влезната цевка | Обезбедува рамномерно влегување на течноста за ладење | Ја намалува локалната нерамнотежа на протокот |
| Градиент на внатрешен дијаметар | Ги контролира промените на брзината | Ја подобрува стабилноста на фазното мешање |
| Варијација на дебелината на ѕидот | Поддржува толеранција на притисок | Ја подобрува оперативната безбедност |
| Избор на материјал | Се справува со термички циклус | Ја проширува стабилноста на услугата |
| Геометрија на поврзување | Ги намалува турбулентните зони | Ја подобрува севкупната ефикасност |
Овие карактеристики на дизајнот директно влијаат на тоа колку ефикасно заглавјето може да управува со однесувањето на протокот на повеќе цевки.
Синумоќ Heat Transfer Tubes Changshu Ltd. применува прецизни техники за формирање како што се цртање, удирање и контролирано жарење за да се постигне стабилна геометриска конзистентност во системите со цевки од алуминиумска легура што се користат во такви апликации.
Во системите за ладење и HVAC, нерамномерната дистрибуција на течноста за ладење може да доведе до:
- Намалена ефикасност на размена на топлина
- Локализирано замрзнување или прегревање
- Зголемен обем на работа на компресорот
- Нестабилен системски велосипедизам
Тркалезната цевка за кондензатор се справува со овие ризици со тоа што осигурува дека разладното средство кое остава повеќе цевки не создава нерамнотежа на местото на собирање. Дури и малите недоследности во протокот може да се здружат во големи системи, правејќи го заглавието важен структурен еквилајзер.
Структурите на испарувачот со повеќе цевки кои користат заглавја цевки се широко пронајдени во:
- Автомобилски термички системи за управување
- Комерцијални единици за климатизација
- Модули за ладење на електроцентралата
- Градење системи за регулирање на климата
- Компактни склопови на разменувачи на топлина
Во секое опкружување, системските ограничувања се разликуваат, но функцијата на заглавието останува конзистентна: организирајте го дистрибуираниот проток во предвидлив излезен тек.
И покрај едноставниот изглед, дизајнирањето на ефикасен систем за заглавие вклучува неколку технички предизвици:
1. Нерамномерна фазна распределба
Кога ладилното средство влегува од повеќе цевки, одвојувањето на пареата и течноста може значително да се разликува. Ако не се контролира, ова води до неконзистентно однесување на протокот низводно.
2. Ефекти на термичка експанзија
Повторените циклуси на греење и ладење можат малку да ги деформираат системите на цевките, менувајќи го внатрешниот баланс на протокот со текот на времето.
3. Ограничувања на просторот
Во компактните системи, заглавијата мора да управуваат со повеќе врски во ограничен простор за инсталација без да создаваат остри свиоци или загуби на притисок.
4. Материјален замор
Долготрајната изложеност на флуктуации на притисокот бара материјали кои одржуваат структурна стабилност без микро-пукање или деформација.
Овие предизвици објаснуваат зошто прецизното производство и контролираните правци на обработка се од суштинско значење во модерните компоненти за заглавие.
Изведбата на анЦевка за заглавие на испарувачоте тесно поврзан со квалитетот на материјалот на основната цевка и прецизноста на формирањето. Во напредни производствени средини, процеси како што се:
- Повеќестепен цртеж
- Контролирани циклуси на жарење
- Високопрецизна интеграција на линијата за заварување
- Калибрација на димензии
се користат за да се осигури дека секој сегмент од цевката одржува конзистентна внатрешна геометрија.

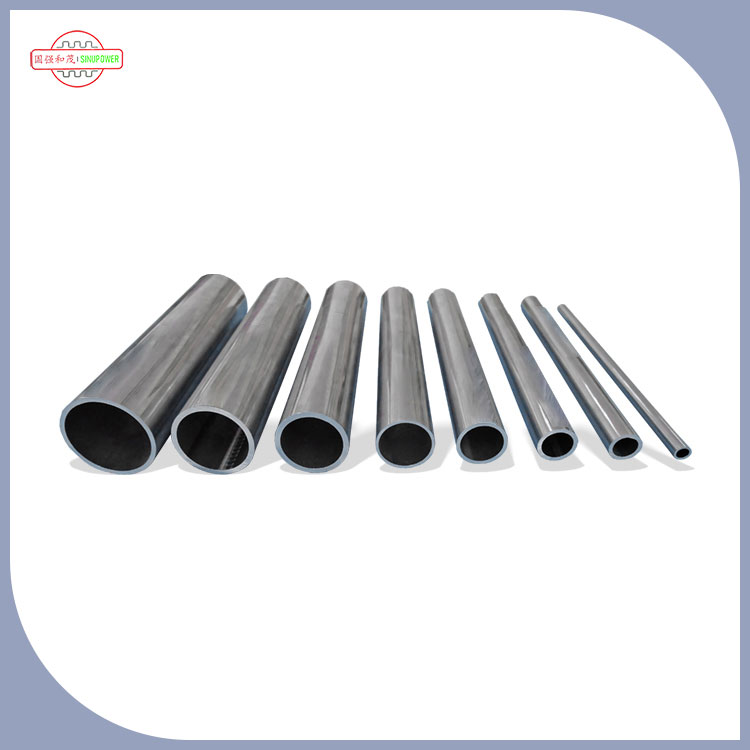

Синумоќ Heat Transfer Tubes Changshu Ltd. работи со широк асортиман на опрема за формирање и обработка, овозможувајќи производство на преклопени, правоаголни, рамни, кружни и D-облик цевки кои можат да се интегрираат во сложени термички системи.
Оваа флексибилност поддржува приспособени структурни распореди каде што заглавијата на испарувачот мора да одговараат на специфичните барања за дизајн.
Стабилната структура за собирање на разладно средство придонесува за сигурноста на системот на неколку начини:
- Ги намалува флуктуациите на притисокот на влезот на компресорот
- Одржува конзистентна излезна температура на испарувачот
- Ја подобрува реакцијата при промени на оптоварувањето
- Го минимизира нерамномерното замрзнување на површините за размена на топлина
Овие подобрувања не се секогаш видливи изолирано, но стануваат значајни при долгорочно работење, особено во системи со променлива побарувачка за ладење.
За подобро да се разбере како функционира тркалезната цевка за кондензатор во пракса, следниов поедноставен преглед ја нагласува нејзината функционална низа:
- Повеќе цевки за испарување добиваат средство за ладење
- Промената на фазата се случува нерамномерно низ цевките
- Header собира мешани струи на разладно средство
- Внатрешната геометрија ги измазнува разликите во протокот
- Стабилизираното средство за ладење излегува кон следната фаза од циклусот
Оваа низа илустрира зошто заглавието се смета за балансирачка компонента наместо само за поврзувачки дел.
Во современите системи за термичко управување, наЦевка за заглавие на испарувачотигра тивка, но суштинска улога во осигурувањето дека испарувачите со повеќе цевки функционираат како унифициран систем наместо како независни канали. Неговата ефикасност зависи од структурната прецизност, стабилноста на материјалот и дизајнот на контролиран проток. Производите како што е тркалезната цевка за кондензатор Sinupower одразуваат како инженерскиот фокус на конзистентноста на протокот продолжува да ги обликува апликациите за ладење и размена на топлина во различни индустрии.
