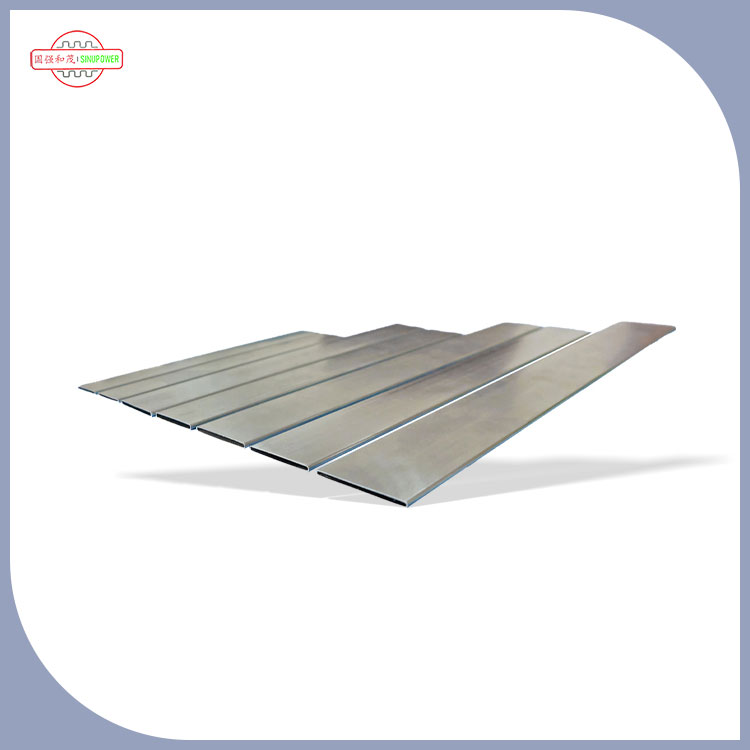

НаБ-цевки за преклопен радијаторигра основна улога во извршувањето на циркулацијата и преносот на топлина на медиумот за размена на топлина на јадрото, притоа прилагодувајќи се на структурните карактеристики на преклопниот радијатор, земајќи ја предвид ефикасноста на пренос на топлина, структурната сила и приспособливоста на склопот. Тој е основниот носач за постигнување на функцијата за дисипација на топлина, а неговата специфична функција може да се расклопи во следните клучни димензии:
1.Затворен циркулационен канал на медиум за размена на топлина на јадрото
Како ексклузивен проточен канал за средства за ладење, како што се вода, антифриз од етилен гликол и термално масло, тој реализира насочена циркулација на медиумот внатре во радијаторот, избегнува средно протекување и обезбедува стабилна работа на затворениот циклус на системот за дисипација на топлина. Тоа е „садот за пренос“ за пренос на топлина од крајот на изворот на топлина до крајот на дисипација на топлина на радијаторот, а сите однесувања за пренос на топлина се засноваат на протокот на медиумот во внатрешноста на цевката Б.
2. Ефикасно спроводливост и размена на јадрото на топлина
Од една страна, ѕидот на цевката Б директно ги контактира компонентите за размена на топлина или медиумот со висока температура на крајот на изворот на топлина, брзо апсорбирајќи ја топлината и спроведувајќи ја кон надворешната страна на ѕидот на цевката; Од друга страна, надворешната страна на ѕидот на цевката е тесно прикачена на перките за дисипација на топлина на преклопниот радијатор, пренесувајќи ја апсорбираната топлина на перките, а потоа проширувајќи ја областа на дисипација на топлина преку перките за да се изврши пренос на топлина со принудна конвекција со воздухот, завршувајќи го целосниот процес на пренос на топлина на „ослободување на масата за пренос на топлина со апсорпција на топлина“. Топлинската спроводливост и структурата на ѕидот на цевката директно ја одредуваат основната ефикасност на пренос на топлина на радијаторот.
3.Склопување и структурна поддршка за преклопливи структури
Основната карактеристика на радијаторот за преклопување е тоа што перките се наредени на преклопен начин за да заштедат простор и да ја зголемат густината. Обликот на напречниот пресек и структурните димензии на цевката Б се специјално прилагодени на овој распоред на преклопување и може точно да се вградат во резервираните отвори или дупките за монтирање на преклопните перки, со што се постигнува цврсто склопување помеѓу цевките и перките. Во исто време, како скелетна компонента на јадрото на радијаторот, тој ја презема потпорната улога на перките и целокупната структура, се спротивставува на среден притисок, напрегањето на склопувањето и влијанието на вибрациите за време на употребата, обезбедува стабилност на преклопната структура и избегнува деформација на јадрото и одвојување на цевката и перките.
4. Заштита од лежиштето на притисок и запечатување за да се обезбеди сигурност на системот
За време на работата на системот за ладење, внатре има одреден притисок, а цевката Б треба да има соодветна носивост на притисок за да го издржи внатрешниот притисок генериран од циркулацијата на медиумот и да спречи кинење и истекување на ѕидот на цевката; Во исто време, дизајнот на пристаништето на Б-цевката е прилагоден на структурата за заптивање на комората за вода/крајниот капак на радијаторот, која соработува со спојниците и заптивките за да формира комплетен затворен систем, спречувајќи средно протекување и прилагодување на долгорочните стабилни работни потреби на преклопниот радијатор под различни работни услови (како што се индустриска опрема, батерии за ослободување на енергија, електронски итн.).
Оптимизирајте ја отпорноста на проток и униформноста на пренос на топлина
Внатрешниот дијаметар, профилот на попречниот пресек и дизајнот на каналот за проток на Б-цевката се оптимизирани за да се намали отпорот на проток и потрошувачката на енергија на циркулационата пумпа, а истовремено да се обезбеди средна брзина на проток. Во исто време, медиумот тече рамномерно внатре во цевката, избегнувајќи нерамномерен пренос на топлина предизвикан од брзината на локалниот проток што е пребрза или премногу бавна. Во комбинација со распоредот на преклопени перки со висока густина, распределбата на температурата во областа за пренос на топлина на целото јадро на радијаторот е побалансирана, подобрувајќи ја конзистентноста на целокупниот ефект на дисипација на топлина.
Дополнително, како одговор на лесните и компактните барања на радијаторите што се преклопуваат, Б-цевките обично се направени од тенкоѕидни и ефикасни материјали за размена на топлина (како легура на алуминиум и легура на бакар), кои можат да обезбедат пренос на топлина и капацитет за носење притисок додека ја намалуваат вкупната тежина на радијаторот. Ова е во согласност со дизајнерската цел за „мал волумен, голема моќ на дисипација на топлина“ на преклопливи структури и е клучна основна компонента за преклопливите радијатори за да се постигне ефикасна, компактна и сигурна дисипација на топлина.
