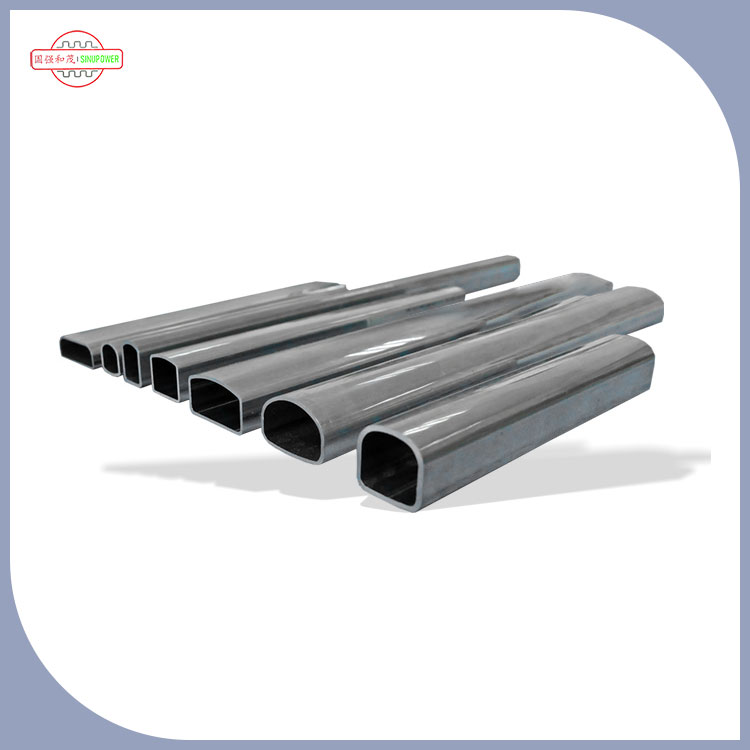

Главната цевка (исто така обично се нарекува „колектор“ или „главна цевка“) на цевка за глава за паралелен кондензатор на проток е една од неговите основни структурни компоненти, која директно ја одредува ефикасноста на преносот на топлина, стабилноста на системот и оперативната сигурност на кондензаторот. Неговата улога може да се прошири од четири основни димензии: средна дистрибуција/собирање, структурна поддршка, рамнотежа на притисок и помош за размена на топлина, како што следува:
1 、Основна функција: Точно распределете и соберете ладилници за да се обезбеди ефикасност на размена на топлина
Ова е најважната улога на супервизорот. Основната единица за размена на топлина на кондензаторот на паралелен проток е „главна цевка+рамна цевка+перки“, каде што главната цевка е поделена на влезна главна цевка и излез главна цевка, кои работат заедно за да се постигне ефикасен проток на ладење:
Влезен супервизор: рамномерно дистрибуирајте ладилник
Гасовито ладилното средство со висока температура и под притисок испуштено од компресорот прво влегува во главната цевка на влезот. Надзорникот ќе го дистрибуира ладилното средство рамномерно во десетици паралелни рамни цевки преку „дупки за пренасочување“ или „структури за пренасочување“ внатрешно (рамни цевки се главните канали за ладење за размена на топлина со воздух).
Ако дистрибуцијата е нерамна, некои рамни цевки може да станат „заситени на топлина“ како резултат на прекумерно ладење, додека други може да станат „празни цевки“ заради недоволно ладилното средство, директно намалување на целокупната ефикасност на преносот на топлина на кондензаторот, па дури и да предизвика аларм со висок притисок во системот.
Надзорник за извоз: Соберете и водење на ладење
По завршувањето на размената на топлина со надворешен ладен воздух во рамната цевка, ладилното средство се кондензира од „гасовита“ состојба во „мешавина од гас-течност“ или „течна“ состојба, а потоа се влева во главната излезна цевка. Супервизорот ги собира сите ладилни средства во рамните цевки и го испраќа до уредот за гаснење (како што е проширување на вентилот) преку излезниот гасовод за да ја заврши следната фаза на циклусот на ладење.
Супервизорот за извоз, исто така, ќе користи „структура на течна акумулација“ (како што е дното на жлебот) за да се обезбеди дека течноста на ладилното средство излегува прво и да го намали внесувањето на гасовито ладилното средство во уредот за гаснење (за да се избегне намалување на ефикасноста на гаснење).
2 、Структурна поддршка: Фиксна единица за размена на топлина за да се обезбеди целокупна стабилност
Рамните цевки и перките на кондензаторот за паралелен проток треба да бидат фиксирани со главната цевка за да формираат цврста целина:
Надзорниците обично користат материјал за алуминиумска легура со голема јачина (лесен, добра топлинска спроводливост), што е цврсто поврзано со рамни цевки преку процеси на „механичко проширување“ или „лаици“. Не само што може да го издржи високиот притисок на ладилното средство (обично 1,5-3,0 MPa), туку и да се спротивстави на надворешните влијанија како што се возењето на возилото и вибрациите на опремата.
Ако нема фиксен супервизор, десетици тенки рамни цевки ќе се скршат поради нерамномерен стрес, предизвикувајќи истекување на ладилното средство и директно оштетување на кондензаторот.
3Биланс на притисок: Тампон флуктуации на ладење за да се заштити безбедноста на системот
За време на работата на системот за ладење, притисокот на ладилното средство може да се менува како резултат на условите за работа, како што е стартната станица на компресорот и промените во температурата на околината. Главната цевка може да го тампонира притисокот преку следниве методи:
Тампон за волумен: Главната цевка има одреден волумен во внатрешноста, што може привремено да го смести „вишокот“ на ладење предизвикано од ненадејно зголемување на притисокот, избегнувајќи го притисокот на системот веднаш да го надмине прагот на безбедноста (како на пример кога притисокот на празнење на компресорот е превисок, главната цевка може да го ублажи влијанието на влијанието на влијанието на високиот притисок врз рамната цевка).
Помошта за раздвојување на течноста на гас: Во главната цевка на излезот, гасовито ладилното средство ќе се акумулира во горниот дел од главната цевка поради мала густина, додека течното ладење ќе се депонира во долниот дел заради голема густина. „Горната и долната слоевит“ структура на главната цевка може да помогне во одвојувањето на гасот и течноста, намалувајќи го ризикот од „течен чекан“ (ако течното ладење директно влегува во компресорот, тоа ќе предизвика оштетување на компресорот).
4 、Помош за размена на топлина: Ја намалува локалната термичка отпорност и ја подобрува целокупната ефикасност на преносот на топлина
Иако супервизорот не е главната компонента за размена на топлина, тие можат да помогнат во размената на топлина преку материјален и структурен дизајн:
Материјална топлинска спроводливост: Алуминиумската легура што се користи за главната цевка има термичка спроводливост од околу 200W/(m · k), што е многу повисоко од онаа на обичниот челичен материјал. Понатаму може да ја дифузира топлината пренесена од рамната цевка во воздухот, намалувајќи ја локалната акумулација на топлина (како на пример кога температурата во близина на влезната цевка е висока, главната цевка може да помогне во дисипацијата на топлина за да се избегне пукање во врската помеѓу рамната цевка и главната цевка поради прекумерна температурна разлика).
Структурна оптимизација: Некои од надворешните wallsидови на главните цевки ќе бидат дизајнирани со „микро перки“ или „жлебови“ за да се зголеми областа на контакт со воздухот, индиректно подобрување на ефикасноста на дисипацијата на топлина (особено во компактните простори како што е климатизација на возилото, овој дизајн може да го компензира проблемот со недоволна површина за размена на топлина).
