Вовед во материјали за алуминиум и алуминиум
Алуминиумот е најшироко распространетиот и обилен метален елемент во земјата кора, што претставува приближно 7,3-8,3% од вкупната маса на кора, втор само за кислород и силикон; Алуминиумот е откриен во почетокот на 19 век и започнал да има скала на производство во раните 20 -ти век; Тешка алуминиумска легура беше измислена во раните 20 -ти век и беше широко користена во воената индустрија за време на Првата светска војна.
Алуминиумска легура: Додадена легура заснована на алуминиум со одредена количина на други елементи за легура, што е еден од лесните метални материјали.
Алуминиумска легура наспроти челик
Алуминиумската легура има мала густина, умерена јачина, висока специфична јачина и специфична вкочанетост; Одлична отпорност на корозија; Висока топлинска спроводливост и електрична спроводливост; Средно издолжување, обработка на пластика бара строга контрола на параметрите на процесите; Тешкотијата со заварувањето е малку поголема.
Класификација на алуминиум и алуминиумски легури со метод на обработка
Леење на алуминиумска легура: Алуминиумска легура со посакуваната форма и структурни својства добиени со фрлање во различни модели под одредени услови на температура, брзина и надворешна сила, користејќи ја добрата флуидност и пополнување на топење на алуминиумска легура.
Деформирана алуминиумска легура: Различни полу-завршени алуминиумски легури, како што се плочи, цевки, шипки, жици и профили направени од алуминиумски инготи стопени и фрлени со легури на легури како суровини и обработени со различни методи за обработка на притисок (тркалање, екструзија, истегнување, проследување , итн.).
Леана алуминиумска легура и деформирана алуминиумска легура
Главната разлика помеѓу леаната алуминиумска легура и деформираната алуминиумска легура е во тоа што содржината на силиконот за лекување на елементите во леаната алуминиумска легура го надминува онаа во повеќето деформирани алуминиумски легури; Деформираната алуминиумска легура има густа структура, униформа состав и својства, голема јачина и добра пластичност; Лиењето на алуминиумската легура има добра преработување, е помалку ограничена со дизајнот на структурата на компонентите и има висока ефикасност на производството; Алуминиумска легура има добри перформанси на кастинг и може да се користи за да се направат комплексни делови во форма; Нема потреба од голема дополнителна опрема; Има предности на заштеда на метали, намалување на трошоците и намалување на работното време и е широко користено во авијацијата и граѓанската индустрија. Исто така, се користи за производство на делови како што се глави на цилиндри, преноси и клипови за автомобили, обвивки за инструменти и метри и тела на пумпите за супер -полначи.
Деформабилна алуминиумска легура игра голема улога во материјалите што се користат во авијацијата и воздушните производи, како што се кожи од авиони, главни греди, рамки, ребра, делови за опрема за слетување, спроводници, итн. Исто така, широко се користи и во бродоградба, автомобилски и автомобилски и автомобилски и автомобилски и автомобилски автомобили и градежни индустрии.
Метод за назначување на леани алуминиумски оценки (GB/T 8063-2017)
Во моментов, не постои унифициран стандард за лекување на алуминиумски легури на меѓународно ниво, а секоја земја (компанија) има свое именување и терминологија. Според кинеските стандарди, леаните не-ферозни метални оценки се состојат од „Z“, симболот на елементот на основниот метал, симболот на главниот елемент за легура и број што укажува на номиналната содржина на легурискиот елемент; Кога има повеќе од 2 елементи за лекување, оценката на легурата треба да ги наведе симболите на елементите и нивните номинални содржини кои се доволни за да ги означат главните карактеристики на легурата; Симболите на легуриските елементи се распоредени по опаѓачки редослед на нивната номинална содржина; Освен номиналната содржина на матрицата елемент, што не е наведено, номиналната содржина на другите легури е означена по симболот на тој елемент.
Леење код за легура на алуминиум
Метод за назначување на деформирани алуминиум и алуминиумски легури (GB/T 16474-2011)
Методот за именување за деформирани оценки на алуминиум и алуминиумска легура усвојува систем на четири знаци: Првата, третата и четвртата цифра се арапски броеви, а втората цифра е англиска капитална буква; Првата цифра претставува група на алуминиум и алуминиумски легури; Втората цифра или буква претставува модификација на оригиналната чиста алуминиум или алуминиумска легура; Последните две цифри ја означуваат чистотата на различни алуминиумски легури или алуминиум во истата група; Меѓународните четири цифри на системот можат директно да се референцираат. На пример: 7A047075.

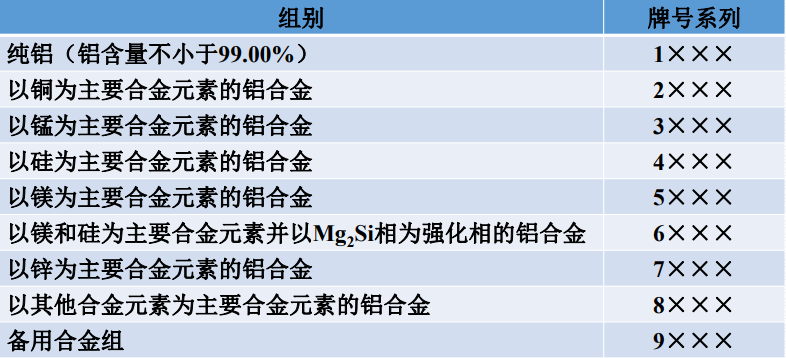

Групи деформирани алуминиум и алуминиумски легури
Државен код за деформирани алуминиум и алуминиумски легури (GB/T16475-2008)
Основни државни кодови за деформирани алуминиум и алуминиумски легури: F (слободна работна состојба), O (Annealed State), H (состојба зацврстена состојба), W (состојба на третман на топлина на раствор), T (состојба на третман на топлина).
Перформансите и состојбата на алуминиумските легури се директно поврзани
Деформирани оценки за алуминиум и алуминиум
Оценки за алуминиумска легура што се користат во Кина: LG1 、 LD10 ； Класифицирани со алуминиумски својства и апликации: Индустриски чист алуминиум (L), индустриски алуминиум со висока чистота (LG), обложена алуминиум (LB), алуминиум доказ за 'рѓа (LF), тврд алуминиум ( Ly), ултра тврд алуминиум (LC), фалсификуван алуминиум (LD), специјален алуминиум (LT), итн; Општо, може да одговара на четири оценки на системот на карактери, кои можат да се најдат во GB/T 3190-2008.
Развојниот статус на алуминиумски легури материјали во Кина
Кина е главен производител и потрошувач на алуминиумски легури; Алуминиумските легури материјали имаат широк спектар на апликации во транспортот, морските, воздушните и другите полиња, особено во некои лесни клучни компоненти на автомобили, авиони, воздушна вселена, бродови и други полиња. Материјалите за алуминиумска легура се незаменливи; Кина е земја со големо производство на алуминиумски материјали и голем обем на опрема за производство во светот; Во моментов, огромното мнозинство на алуминиумски легури во Кина припаѓаат на производи од средна до ниска крај, а некои производи сè уште треба да се купат по високи цени од странство со застарено ниво на обработка и лоша стабилност на производот.
Развојни цели на алуминиумски легури материјали во Кина
Извештај за истражување за 2019 година за развојната стратегија на основните материјали (неферозни метали) од страна на Кинеската академија за инженерство. Врз основа на реалната состојба во Кина и тесните грла што се среќаваат во областа на алуминиумската легура, Кинеската асоцијација на нефророзни метали предлага да ги предложи следниве цели на среднорочен развој: До 2030 година, материјалите за алуминиум со високи перформанси ќе достигнат меѓународни стандарди, со некои достигнувајќи меѓународни добри добри нивоата и сеопфатните механички и процесни својства на материјалите ќе ги исполнат барањата на современите индикатори за производство на индустријата; До 2035 година, материјалите за алуминиумска легура ќе достигнат добро меѓународно ниво, постигнувајќи самодоволност и извоз на огромно мнозинство на алуминиумски легури и реализирање на развојот на глобалната индустрија за алуминиумска легура.
Нов напредок во алуминиумските легури материјали во Кина
Постои итна побарувачка за материјали за алуминиумски легури со големи и високи перформанси во полињата за апликација низводно; Рафинирање на микроструктурата; Со додавање на литиум или ретки елементи на земјата, итн; Преку технологија за пост-обработка: повеќе прецизно тркалање, голема деформација, итн; Композитни материјали засновани на алуминиум; Алуминиумска легура на металургија во прав; Формирање на спреј, формирање на коагулација и формирање на тиксотроп.
9 серија со високи перформанси во прав металургија алуминиумска легура
Истражување и развој достигнувања на Институтот за применета хемија на Чангчун, Кинеска академија на науките, кои траеја повеќе од 20 години; Инкубациски проект на Кингдао Zhongke применети институт за истражување на хемиска технологија; Проектите за металургија на алуминиумски алуминиум во светот на алуминиум во светот во светот; Користејќи механичко легирање+полу-цврста формација/технологија за производство на металургија во прав, серија специјални алуминиумски легури со голема јачина (9S), висока отпорност на корозија (9C), отпорност на висока температурна услуга (9H), ниска експанзија и висока отпорност на абење (9E (9E ) се подготвени; Го исполнува јазот во алуминиумските легури во Кина и може да ги замени увезените 7075, 5083, CZ42 и 4032 легури на алуминиум.
Својство
Специјални материјали за алуминиумска легура подготвени со метод на металургија во прав имаат голема јачина, стабилни перформанси и значително подобри индикатори од традиционалните алуминиумски легури произведени во индустријализацијата; Индикаторите за механички перформанси на материјалите во тродимензионална насока се во основа исти.
Метод на обликување
Одличниот процес на тонење може да постигне добри перформанси без третман на стареење, а процесот е едноставен.
Изведба на заварување
Механизмот за микро засилување на материјалот од алуминиумска легура од 9 серии не покажува значително намалување на јачината на зглобот на заварувањето на триење.
Истражување на примената на алуминиумска легура во областа на домашните уреди
Дискусија за примена на алуминиумска легура во полето за домашни апарати - метал
Алуминиумската плоча има подобра отпорност на корозија од челичната плоча; Обичното анодизирање може да ја подобри естетиката; Оксидацијата на тврда анодизација/микро лак може да ја подобри отпорноста и безбедноста на абењето; Може да се користи за панели, структурни табли, фиоки, итн; Отпорен на дамки, отпорни на сонце и не е лесно изгребано.
Можна техничка тешкотија: униформност на површинскиот третман на табли со големи димензии.
Дискусија за примена на алуминиумска легура во областа на домашните уреди - профили и цевки
Профилите на алуминиумска легура можат да го заменат челикот и да се користат како структурни материјали за поддршка за уреди за домаќинства; Тенки edидни цевки може да се користат како цевки за размена на топлина за климатизери/фрижидери, заменувајќи ги бакарни цевки; Алуминиумска легура од 9C1 * серија, со над 99% состав на алуминиум; Јачината на затегнување достигнува над 300mpa, а термичката спроводливост е 210W/m • k ±; Отпорност на корозија и добра флуидност на ладилното средство.
Дискусија за примена на алуминиумска легура во областа на домашните уреди - резервни делови
Заменете го легура бакарот за производство на конектори за фрижидер/климатик, директни конектори, итн; ρ (9s) = 2,80 ， ρ (9c) = 2,70 ρ ρ (H62) = 8.93 ， ρ (T2 、 T3) = 7,83 ； Заменете го челикот со производство на завртки и ореви; Спречи електрохемиска корозија на школка; Подобрете ги сеопфатните перформанси на електричните уреди.
Дискусија за примена на алуминиумска легура во областа на домашните уреди - Внатрешен резервоар на бојлер
Во моментов, се користат процеси на свиткување на челични плочи, заварување и емајлирање, што резултира во нерамни заварувања кои се склони кон корозија и истекување, кои влијаат на нивниот животен век.
Предлог: Заменете со внатрешна лагер на алуминиумска легура.
Опција 1: Цевка за екструзија+Триење мешање заварување+оксидација на микро лак, опција 2: свиткување на алуминиумска плоча+триење мешање заварување+оксидација на микро лак.
Заварувањето со мешање на триење има мазен цвест на заварување и добра сигурност; По оксидацијата на микро лак, површината на внатрешниот лагер е обложена со алуминиумски керамички слој, кој е безбеден и нетоксичен.
Дискусија за примена на алуминиумска легура во полето за домашни апарати - Вортекс диск
Новите климатизери за енергетски возила широко користат компресори за движење, кои се мали по големина и имаат висока работна ефикасност; Дисковите на вител на алуминиумска легура се лесни, имаат ниски вибрации и низок шум; Одреден странски бренд на климатик за домаќинства користи компресор на вител со динамичен диск на алуминиумска легура, постигнувајќи сооднос на енергетска ефикасност од 3,6.
Традиционален метод
Кастинг со низок притисок; Течно фалсификување; Жешко фалсификување; Обликување на притисок на грбот; 4032 Алуминиумска легура; Собна температура на затегнување на температурата 360MPa, цврстина 110HB.
Нови материјали и нови процеси
Технологија за формирање на прецизност во прав; Димензиите на фалсификувани производи се слични на оние на готови делови; Може да постигне минимално или никакво сечење; Фалсификувањето има добра сила и отпорност на висока температура. Алуминиумска легура од 9E серија: јачина на затегнување на собна температура 450mpa, цврстина 135HB; Јачина на затегнување на 350 ℃ 180mpa; Највисока температура отпорна на топлина може да достигне 450.
Истражување на апликација за алуминиумска легура во полето за домашни апарати - Внатрешна корпа на машина за перење тапани
Во моментов, внатрешната корпа на машини за миење тапани е претежно изработена од материјал од не'рѓосувачки челик; Заменете ја не'рѓосувачката челик со алуминиумска легура со голема јачина и отпорна на корозија; Може да ја намали тежината за повеќе од 50%; Теоретски, може да ја подобри ефикасноста и да ја намали бучавата.
Машина за перење без оптоварување моќ
